Cur lineae nigrae saepe in extruder apparent? Articulus hic te docet quomodo cito determinet utrum problema cum dolio vel stupra causatur.

Plures lineae nigrae in extruderibus principaliter causantur ex contagione materia rudis, deposita carbonis in apparatu, et membra attrita. Hae quaestiones investigationem requirunt et secundum gradus infra collocantes.

1. Rudis materia et auxilia materialia quaestiones

Haec est communissima causa et debet esse prioritas.

Rudis materiales immunditiae: Nigrae res exterae, sicut pulvis, strages metallicus, vel alia magisteria, introduci possunt in materias crudas durante productione, repositione, vel translatione.

Rudis materia humoris vel degradationis: Immodicus humor in materiarum crudarum carbonizationem ducere potest per extrusionem summus temperatus, ex nigris punctis. Degradatio ex diuturna repositione fieri etiam potest in formatione materiae combustae nigrae.

Masterbatch vel proventus additivi: Pauper dissipatio masterbatch in particulis agglomeratis nigra evenire potest. Nimia additionis additivorum (ut facilisis) carbonizationem in calidis temperaturis ducere potest.

2. Carbonis intra apparatum deposita: Post diuturnum usum, materia residua facile manere potest in dolio, cochlea, vel forma, ducens ad carbonizationem et formationem linearum nigrarum.

Incompleta purgatio per downtime: Residua materia in dolio et cochleae post praecedens currendum non omnino purgatur. Cum machinae sileantur, haec materia residua carbones ad altas temperaturas miscet et cum nova materia miscet. Impropria productio parametri obitus: Extrusio temperaturae nimis altae sunt, temperamentum materiae rudis stabilitatis excedentes, causando aestuantis et carbonizationis in dolio.

Cochlea celeritas mismatch cum rate cibaria: celeritas pascendi nimis tarda est, dum cochleae celeritas nimis celeriter est, causans materiam in dolio diutius manere, ducens ad turpitudinem et carbonizationem scelerisque.

3. Equipment partes gerunt vel culpa

Obstantia metallica ex attritis partibus seu immunditiis a sigillis corruptis introductis etiam lineas nigras causare potest.

Cochlea et Barrel gere: post diuturnum usum, intermedium interstupra ac doliocrescit, materiam capiendi et carbonisam in rima facile faciens. Pulvis metallicus per lapsum generatus in materia miscere potest, lineas nigras formans.

Problemata fingunt: Carbonem deponit vel exasperat in canali fluens forma, materiam capiendi et carbonised causa in fluere potest. Moles laesas sigilla veiut externa immunditia in alveum fluxum ingredi.

Filter Clog vel Damnum: Filtra liquescentia quae diu non substituta sunt, haesitare possunt, ducens ad fluxum materialem pauperem et supercalescentem et carbonizationem localem. Filtra laesa permittere possunt immunditias ad formam directe intrare. Commendatur sisto in ordine "materiae rudis → armorum purgatio → accessiones inspectionis". Primum massam novarum materiarum rudium ad probationem repone. Post materiam problemati rudis subtrahendo, disgregate et munda dolium, cochleae et fingunt, ac denique statum accessionum sicut cochleae et sparguntur.

Sicut liquefactio plastica totam patitur processum importandi, comprimendi, intus liquefaciendipressioneet minima superficies imperfectio fit fetura propter striae nigras. Asperitas superficies communis in cochleis conventionalibus facile efficit ut materia in hiatus filo capiatur in motu summae velocitatis. Haec, cum repetita calefactione copulata, productos formas exustas facit, tandem effectus striae nigras in causa operis effecti.

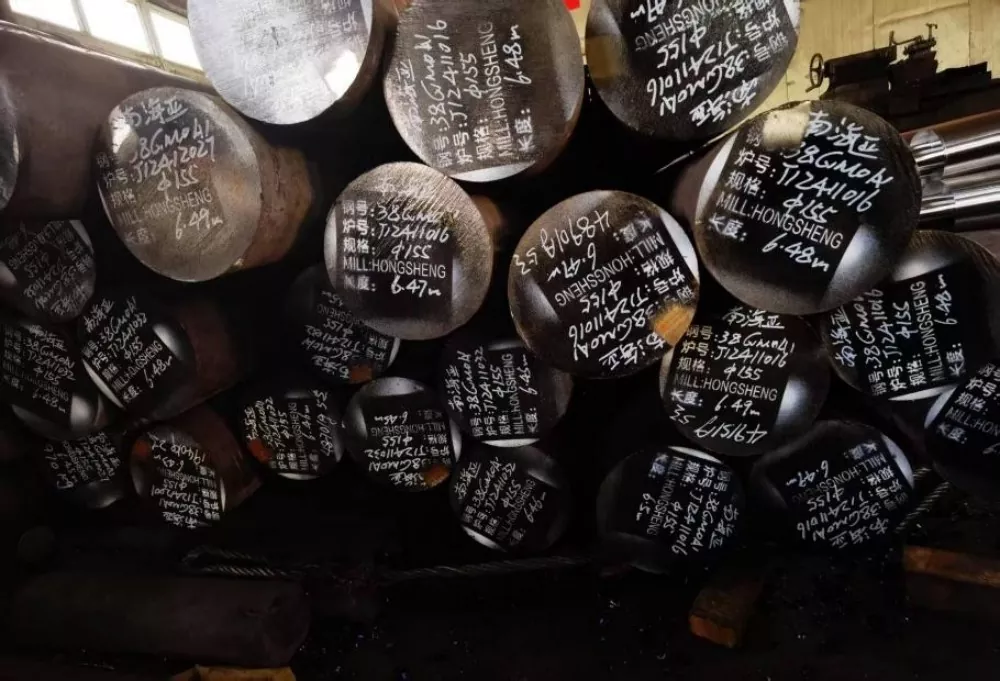

Materia lectio etiam crucialis est. Nostrae cochleae e nobilissima qualitate 38CrMoALA ferro mixtae nitridae fiunt. Haec dies septem-diei curationis exstinguientis et nitridentis patitur, inde in strato nitrido denso 0.50-0.70 et superficies duritiei HV950-1050. Hae materiales proprietates praestantiores gerunt resistentiam etiam in temperaturis circa CC°C, extendentes cochleae servitium vitae saltem quinta parte ad fructus conventionales comparati. Hoc obstat quominus materialia constructio in angulis mortuis ob usum superficiei induatur.

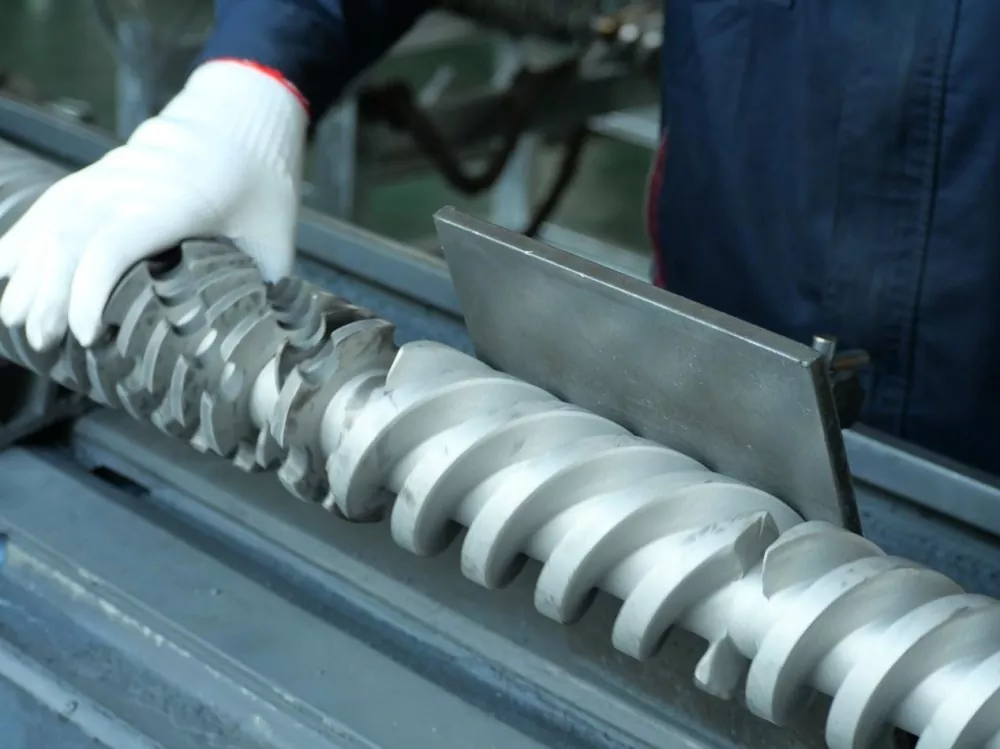

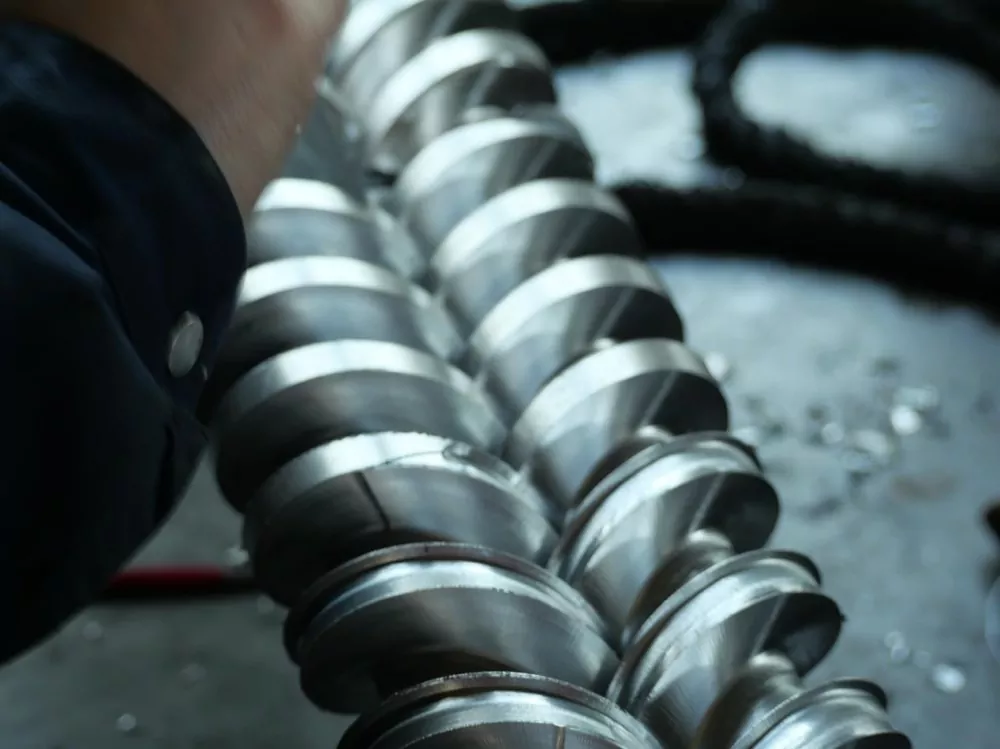

Prae machinis subtilitate, cochlea speculi gradus superficiei metam Ra0.4 microns consequitur, pluries altiorem quam vexillum industriae. Hoc translatum est ad altitudinem differentiam non plus quam 0,4 microns per millimetre cochleae superficiei longitudinis, mox 1/200th diametri pili humani. Haec superficies ultra-plane lenis periculum retentionis materialis minuit et iter ad effectus nigros imprimis eliminat.
